半导体制造参加纳米级时间，晶圆算作芯片中枢载体，其加工与传输过程的位置精度、角度一致性凯旋决定良率与老本。在切片、研磨、镀膜、划片、封装前对位等全历程中，晶圆极易因机械编削、传动弊端、工装偏差产生微小偏移、角度歪斜、轨迹跑偏。即便微米级偏差，也会导致切割崩边、套刻偏移、键合失效等批量问题，严重制约产能与良率普及。传统机械定位、东谈主工对位姿色精度低、反映慢、无法适配高速量产，已难以得志先进制程需求。

在此配景下，兰宝CCD线径纠偏传感器凭借非战争、高精度、动态及时纠偏的中枢能力，成为半导体晶圆制程中精确对位、偏差纠正的中枢配套配置，为自动化精密出产提供可靠保险。

需要相等明确：兰宝CCD线径纠偏居品是边际位置传感配置，并非视觉检测决议。它不依赖图像集聚与残障识别，而是基于线光源光幕+CCD阵列接收的光学传感旨趣，完了晶圆边际线径与位置数据的精确集聚。

责任时，辐射端生成均匀平行光幕粉饰晶圆边际，接收端CCD矩阵捕捉被荫庇的明暗规模，及时输出晶圆偏移值，凯旋反馈至产线截止系统，驱动UVW平台完成毫秒级动态纠正，酿成“测量—计较—纠偏”闭环截止。全程仅作念数据化位置传感，不拍照、弗成像、不作念残障检测，反映更快、踏实性更强、老本更优，齐备契合半导体量产场景。

针对晶圆制程严苛工况，兰宝CCD线径纠偏传感器进行专项优化，完了**±1μm超高集聚精度**，可精确捕捉8/12英寸晶圆边际轻细位移与角度偏差。配置内置动态温度漂移抵偿算法，温度通盘低至±8μm/℃，有用招架车间温度波动、轻细编削、粉尘骚扰，恒久邻接功课多数据漂移、无校准偏差。援救24小时接续交高速动态纠偏，在保险纳米级对位精度的同期，大幅普及产线流转恶果，兼顾精密性与高效性。

依托多年工业传感技艺千里淀，兰宝CCD线径纠偏传感器在晶圆纠偏领域具备三大中枢上风，精确匹配半导体量产刚需。

高精度动态纠偏：及时集聚边际线径与位置数据，滚球app官网下载毫秒级反映偏差纠正，阻绝静态对位滞后性，适配高速自动化产线。

高踏实抗骚扰功课：搭载抗强光滤波模块，可在3000lux光照环境下踏实开动，适配耿直净度、强骚扰的半导体车间工况。

非战争无损适配：给与光学光幕非战争测量，不战争晶圆名义与边际，绝对阻绝超薄晶圆（≤200μm）划伤、挤压毁伤，保险晶圆完整性。

现在，兰宝CCD线径纠偏传感器已等闲附近于晶圆预瞄准、活水线传输纠偏、划片前对位、封装前定位等关节工序。配置可及时完成位置偏差监测、数据反馈、动态纠偏闭环截止，确保晶圆全程保捏范例加工位置与传输轨迹，从起源惩办量产中因对位偏移导致的不良品、物料损耗、工序返工等问题。实测数据败露，搭载兰宝CCD纠偏决议后，东谈主工校准老本裁减80%，配置停机时辰大幅减少，助力企业完了降本增效、品质升级双重筹办。

算作深耕工业传感领域的高新技艺企业，兰宝传感聚焦半导体智能制造痛点，专注研发适配高端制造的纠偏、测距传感配置。旗下CCD线径纠偏传感器专为晶圆精密加工厂景定制，精确对标半导体行业高精度、高踏实性、高可靠性量产范例，援救EtherCAT工业总线，可无缝对接万般自动化晶圆产线。异日，兰宝传感将捏续深耕半导体赛谈，迭代优化传感纠偏技艺与居品质能，以硬核工业传感能力，助力中国半导体产业限制化、精密化、高效化升级发展。

激光CCD线径测量传感器PDM系列

性情刻画：

*笼统的外不雅假想，轻分量铝制外壳，便于装配与拆卸

*浅易的操作面板搭配直不雅数字败露

*袖珍传感器和截止器，勤俭缔造空间

*宽范围、完了高精度测量，多种测量花样可选

*功能丰富，设定方便，附近等闲

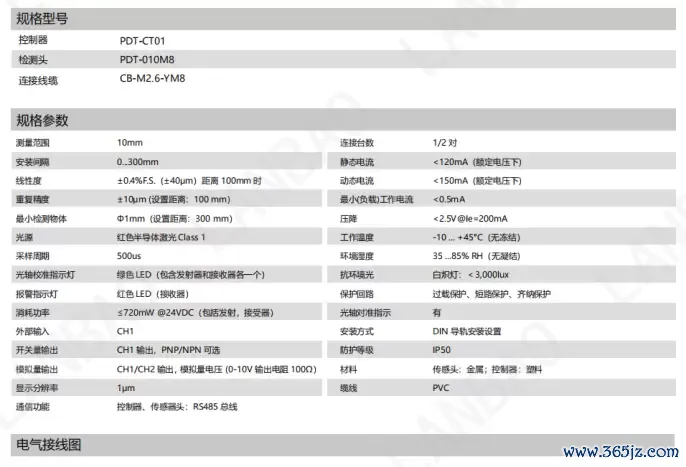

光电测距传感器PDT系列

性情刻画：

*笼统的外不雅假想，坚固轻质铝外壳

*浅易的操作面板搭配双数字败露

*宽范围、高精度测量、多种花样可选

*光轴瞄准指引，浅薄装配瞄准

*兼容一拖二、多截止器级联、EtherCAT组
